Tcheke konsiderasyon enstalasyon valv yo maksimize

Pwosesis Pèfòmans

Tcheke tiyo yo kritik nan prevansyon repak. Yo pwoteje ponp ak kompresè nan yon sistèm pwosesis ak anpeche pwi mouye soti nan inondasyon. Bon chèk seleksyon valv ak enstalasyon ap anpeche twò bonè mete nan valv la ak yon are unreduled. Kle yo nan siksè pèfòmans valv tcheke yo se seleksyon valv, gwosè, enstalasyon tiyo ak pri de de an komen. Tan ki pase evalye konsiderasyon kle sa yo pral maksimize chèk valv pèfòmans operasyonèl.

Evalyasyon anvan seleksyon valv la

Desen an nan sistèm nan ponpe yo ta dwe evalye anvan chwazi yon valv chèk la. Premyèman, konsidere si wi ou non konsepsyon nan sistèm ponp gen pwoblèm vag potansyèl yo. Si pwoblèm vag yo se yon enkyetid, Lè sa a, yon ankèt vag yo ta dwe fèt pa yon manifakti valv. Ankèt la vag ka detèmine si yon valv kontwòl ponp se pi byen adapte pou aplikasyon an pase yon valv chèk la.

Kle chèk konsiderasyon valv

Style Valv:Chwazi valv la chèk style ki apwopriye kòmanse ak konprann medya yo pwosesis. Kalite medya yo - si li se pwòp, abrazif, korozivite oswa sispansyon - detèmine ki sa style nan valv chèk yo ta dwe chwazi. Pou sèvis pwòp, tcheke estil valv tankou disk incline, pòt doub ak silans yo pi komen pou pèt tèt ki ba, gwo tiyo oswa kondisyon fèmen rapid. Malgre ke flapper kawotchou ak tiyo chèk balanse ka itilize nan sèvis pwòp yo, yo yo tipikman itilize nan sèvis dlo ize. Valv sa yo pi apwopriye pou aplikasyon abrazif/korozivite/sal ak ranvèse koule rapid. Valv chèk balanse yo souvan itilize pou aplikasyon pou egzeyat ponp akòz opsyon kontwòl ki akomode varye pou pi devan ak kondisyon koule ranvèse.

Gwosè valv:Gwosè valv ki kòrèk la enpòtan nan pèfòmans valv epi yo ka oswa pa pouvwa ap menm jan ak gwosè a tiyo. Pou pi bon pèfòmans valv, kalkil dimensionnement pou minimòm, kondisyon nòmal ak maksimòm koule yo nesesè yo optimize lavi valv ak minimize antretyen valv. Dlo Ameriken Asosyasyon Works Creole a (AWWA C508) pou tiyo chèk balanse eta yo: "Valv yo ka sibi twòp mete si gen ensifizan koule yo louvri valv la."

Valv flapper kawotchou yo tipikman gwosè yo dwe konplètman fèmen oswa konplètman louvri ak koule ase. Kontrèman, plen balon balans chèk tiyo yo pa tipikman gwosè pou plen louvri, men yo gwosè pou pi ba pèt la tèt akseptab pou chak konsepsyon an. Si se valv la gwosè twò gwo epi nòmalman opere prèske fèmen, ka koneksyon an disk dwe chire. Prematire mete ka rive sou koneksyon an disk nan Vibration, ochilasyon ak fòs jouk koneksyon an metal se tè lwen ak pa pèmèt disk la chèz byen nan kò a valv.

Ka etid 1

Nan yon sèl enstalasyon, yo te yon valv chèk balanse gqo paske yo te planifye pou kwasans nan lavni. Pousantaj nan koule ki ba nan valv la lakòz nan valv la sèlman ke yo te louvri 17 degre. Te tou pre - disk la vètikal sibi segondè - vitès dlo koule tou pre tèt la nan disk la ak ba - vitès toubiyon dlo nan pati anba a nan disk la. Fòs yo dezekilib dinamik sou disk la te lakòz disk la tranbleman ak mete pati yo konekte. PIN la ak koneksyon yo te chire desann ak twou a sant nan disk la te chire soti, pa pèmèt disk la yo fèmen byen. Nan tan, disk la te vin lach ak echwe pou pou fèmen.

Enstalasyon valv:Enstalasyon valv nan tiyo a se yon konsiderasyon kritik nan siksè nan valv la chèk la. Rekòmandasyon an pa manifaktirè Sosyete Sosyete Valv la ak ekipman endistri (MSS SP - 92) se enstale yon valv chèk nan yon minimòm de 10 dyamèt tiyo nan tiyo dwat sou bò en soti nan Tees, ekipman, ogmantasyon oswa ponp ak senk dyamèt tiyo ki soti nan yon tiyo pou yo mete. Sepandan, anpil enstalasyon ak pi piti mak pye yo te reyalize pèfòmans akseptab nan sistèm ak valv la chèk enstale senk longè dyamèt tiyo nan tiyo dwat soti nan bò en nan TEES, ekipman, ogmantasyon oswa ponp ak twa dyamèt tiyo longè soti nan koud, jan yo montre nan ilistrasyon ki anba a. Konsilte manifakti a valv pou distans tiyo konsepsyon mwens pase rekòmandasyon an pa MSS.

Malgre ke MSS SP-92 rekòmande pou 10 longè dyamèt tiyo pou tcheke enstalasyon valv en soti nan ponp, anpil enstalasyon reyalize pèfòmans akseptab ak senk longè dyamèt tiyo soti nan ponp, apre yo fin tcheke ak manifakti a tiyo.

Objektif Design:Objektif la nan planifikasyon konsepsyon se pou misyon pou minimize anprint an etablisman san yo pa konpwomèt pèfòmans ekipman yo. Ekipman yo pral dire pi lontan anba koule laminèr ak ki pa gen okenn chanjman toudenkou nan vitès koule. Chanjman toudenkou nan vitès koule rive pandan yon are ponp toudenkou lè koule a ranvèse epi li se sispann pa fèmen nan valv la chèk la. Sa a sispann toudenkou nan koule likid oswa koule vitès koule imedyatman diminye presyon ki anba a presyon an vapè epi yo ka lakòz separasyon kolòn momantane. Vakyòm nan ki te kreye pa separasyon an kolòn trase de kolòn yo ansanm vyolans. Lè kolòn yo retounen nan li kreye yon segondè - presyon shockwave, ke yo rele tou dlo mato. Dlo mato kreye yon son byen fò frape ki se deranje ak vag nan presyon akonpaye yo ta ka destriktif si kite trete.

AWWA C508 deklare: "Kondisyon nan mato dlo, pulsasyon idwolik, ak bri twòp opere yo se rezilta nan konsepsyon sistèm olye ke konsepsyon valv ak yo pi lwen pase sijè ki abòde lan nan estanda sa a epi mande pou konsepsyon espesyal ak konsiderasyon konstriksyon."

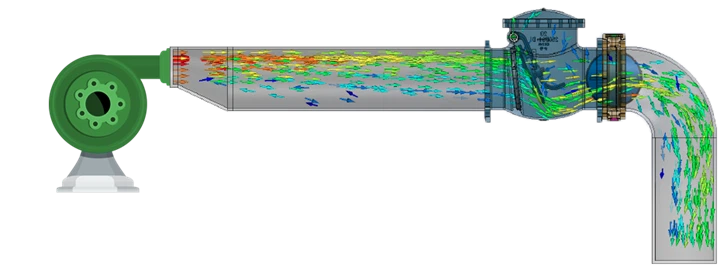

Karakteristik koule:Yo montre anba a yo se enfòmatik likid dinamik (CFD) analiz de yon valv chèk tou pre yon ogmantasyon. Borch ki te fòme nan pati anba a nan ogmantasyon an ak kreye koule ajite nan valv la chèk la. K ap deplase valv la chèk lwen ogmantasyon an retire rmou yo ak kreye yon koule plis laminèr nan valv la chèk, jan yo montre nan dezyèm imaj la CFD.

Fòs dinamik dezekilib sou disk la valv chèk te lakòz disk la tranbleman ak mete.

K ap deplase valv la chèk pi lwen soti nan ogmantasyon an diminye ajitasyon ak pèmèt koule yo vin pi laminèr.

Ogmantasyon:Yon lòt fason asire plis koule laminèr se limite gwosè a nan ogmantasyon ki genyen ant ponp lan ak valv tcheke konsa li se pa pi gran pase de gwosè tiyo. Pou egzanp, si egzeyat la ponp se 12 pous li ta akseptab yo sèvi ak yon ogmantasyon nan yon 14- oswa 16-an. Tcheke gwosè valv, men nenpòt ki pi gwo ta dwe twò ekstrèm.

Ka etid 2:

Nan yon lòt enstalasyon, paske nan anprint trè kontra enfòmèl ant etablisman an, yo te valv la chèk enstale imedyatman apre ponp lan ak ogmantasyon ak ti distans longè tiyo ant valv la chèk ak ponp. Segondè - vitès ponp egzeyat la konsantre yon jè nan dlo dirèkteman nan disk la valv chèk ak koneksyon PIN, prematireman mete soti eleman yo valv ak sa ki lakòz chèz move nan disk la.

Pri de de an komen:Lè w ap chwazi valv la chèk apwopriye, li enpòtan yo konsidere pri a de de an komen. Pri a an komen gen ladan pri inisyal, opere pri ak pri antretyen. Yon valv chèk chè ka fini Des mwens nan demaraj men li ka koute plis nan kouri long la ak antretyen inprévu ak D 'pase yon valv ki pi bon adapte pou aplikasyon an. Valv la plis apwopriye ap fè pi bon, mande pou mwens antretyen, epi yo bay lonjevite sistèm.

Eksperyans jaden

Pwoblèm:Echèk tiyo chèk yo souvan ki te koze pa enstalasyon twò pre ponp ak ogmantasyon. Anplis de sa, gen yon tandans nan planifikasyon konsepsyon yo jigantèsk tiyo egzeyat pou ekspansyon nan lavni ki Lè sa a, mande pou redukteur ekstrèm nan anfòm gwosè a ponp. Tou de pwoblèm sa yo kreye koule ajite ki ka mete disk la ak koneksyon PIN ak lakòz twò bonè chèk echèk valv.

Ponp estasyon konsepsyon ak valv chèk an silans enstale senk longè dyamèt tiyo soti nan egzeyat ponp.

Solisyon:Idealman, yo ta dwe distans la tiyo ant ponp lan ak valv tcheke ap kalkile pandan faz nan konsepsyon nan pwojè a. Pou enstalasyon ki egziste deja, yon sèl solisyon se pou avanse pou pi valv la chèk pi lwen lwen ponp lan reyalize yon koule plis laminèr, de preferans senk dyamèt tiyo. Si gen limit espas ak deplase valv la se pa yon opsyon, Lè sa a, konsidere yon lòt style nan valv chèk la. Yon lòt solisyon ap verifye valv la chèk byen gwosè pou kondisyon sa yo pwosesis, epi, si sa posib, evite itilize ogmantasyon ekstrèm.

Kle siksè tcheke pèfòmans valv:Wòl nan valv la chèk la se anpeche repòl soti nan ponp domaj nan sistèm nan pwosesis. Tcheke tiyo yo jwe yon wòl enpòtan anpil nan operasyon siksè nan yon etablisman. Lè konsepsyon yon sistèm ponpe, li se benefisye pou mande yon ankèt vag soti nan manifakti a valv yo detèmine si kondisyon yo pwosesis mande pou yon valv chèk oswa yon valv kontwòl ponp. Si se yon valv chèk obligatwa, Lè sa a, seleksyon valv, gwosè, enstalasyon ak pri de de an komen yo ta dwe konsidere anvan ki espesifye valv la. Konsiderasyon kle sa yo pral pwolonje lavi a nan valv la chèk, asire pwoteksyon apwopriye nan ekipman pwosesis, ak anpeche yon are sanzatann.
